煤質顆粒活性炭試驗方法—四氯化碳脫附率的測定GB/T 7702.19-2008
中華人民共和國國家標準《煤質顆粒活性炭試驗方法—四氯化碳脫附率的測定》，標準號：GB/T 7702.19-2008（本標準現行）。代替GB/T 7702.19-1997。
前言
GB/T 7702《煤質顆粒活性炭試驗方法》分為：
—第1部分：水分的測定；
—第2部分：粒度的測定；
—第3部分：強度的測定；
—第4部分：裝填密度的測定；
—第5部分：水容量的測定；
—第6部分：亞甲藍吸附值的測定；
—第7部分：碘吸附值的測定；
—第8部分：苯酚吸附值的測定；
—第9部分：著火點的測定；
—第10部分：苯蒸氣 氯乙烷蒸氣防護時間的測定；
—第13部分：四氯化碳吸附率的測定；
—第14部分：硫容量的測定；
—第15部分：灰分的測定；
—第16部分：pH值的測定；
—第17部分：漂浮率的測定；
—第18部分：焦糖脫色率的測定；
—第19部分：四氯化碳脫附率的測定；
—第20部分：孔容積比表面積的測定。
本部分為GB/T 7702的第19部分。
本部分代替GB/T 7702.19-1997《煤質顆粒活性炭試驗方法—四氯化碳脫附率的測定》。
本部分與GB/T 7702.19-1997相比，主要差異如下：
a) 標準結構按 GB/T 1.1-2000《標準化工作導則第1部分：標準的結構和編寫規則》及GB/T 20001.4-2001《標準化工作導則第4部分：化學分析方法》進行了調整；
b) 更正氣流比速10L/（min·cm2）為氣體流量10L/min；
c) 規定計時器分度值為0.1s；
d) 對量、單位統一按規定進行修改。
本標準由中國兵器工業集團公司提出并歸口。
本標準起草單位：山西新華化工有限責任公司。
本標準主要起草人：李維冰、遲廣秀、元以棟、趙繼軍、趙洪海、張旭、李若梅。
本部分所代替標準的歷次版本發布情況為：
—GB/T 7702.19-1987，GB/T 7702.19-1997。
1 范圍
本部分規定了煤質顆粒活性炭四氯化碳脫附率測定的原理、測定步驟及結果計算等內容。
本部分適用于煤質顆粒活性炭（以下簡稱活性炭）四氯化碳脫附率的測定。
2 規范性引用文件
下列文件中的條款通過GB/T7702的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB/T 7702.10-2008 煤質顆粒活性炭試驗方法—苯蒸氣、氯乙烷蒸氣防護時間的測定
GB/T 7702.13—1997 煤質顆粒活性炭試驗方法—四氯化碳吸附率測定
WJ 2281 防護器材測試用流量計檢定規程
WJ 2285 活性炭、浸漬活性炭試驗用測定管檢定規程
3 原理
在規定的試驗條件下，對吸附四氯化碳飽和后的活性炭進行脫附，脫附恒量后，以脫附的四氯化碳與飽和吸附的四氯化碳質量分數表示被測活性炭對四氯化碳的脫附能力。
4 儀器和設備

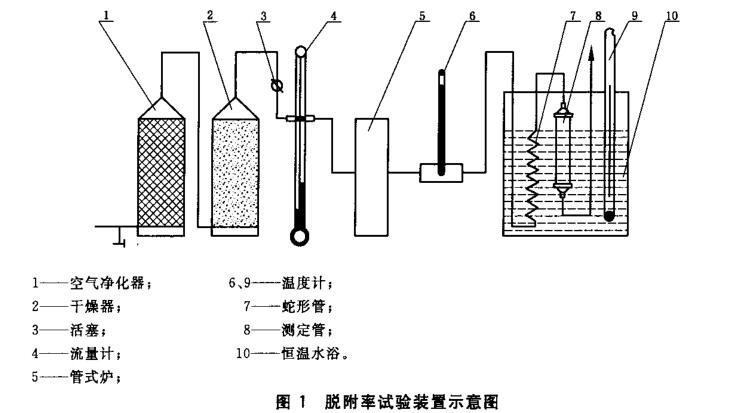

4.1 脫附率試驗裝置（見圖1）。
流程說明：將脫附率試驗裝置與壓縮空氣開關連接，通入壓縮空氣，空氣首先進入裝有脫脂棉和活性炭的空氣凈化器，經裝有變色硅膠或無水氯化鈣的干燥器、活塞、流量計、管式爐、溫度計、蛇形管（用長1m以上的玻璃管燒制）后進入測定管。
4.2 天平，感量0.001g。
4.3 干燥器，內裝無水氯化鈣或變色硅膠。
4.4 計時器，分度值0.1s。
4.5 壓縮空氣。
4.6 恒溫水浴。
4.7 高溫管式爐。
4.8 振動器，牙科振動器。
5 試驗條件
5.1 炭層高度，10cm±0.2cm。
5.2 氣體流量，10L/min。
5.3 脫附溫度，80℃±5℃。
5.4 測定管截面積，3.15cm2±0.26cm2。
6 試樣的制備
按GB/T 7702.13-1997 四氯化碳吸附率的測定，吸附飽和后，將測定管密封稱量備用。
7 測定準備
7.1 試驗裝置的安裝
將試驗裝置各部件按圖1所示，安裝在固定的儀器板上。根據需要可安裝二至八根測定管。
7.2 氣密檢查
按GB/T7702.10-2008中9.2的規定進行氣密檢查。
7.3 脫附率試驗裝置各部件的校正
7.3.1 流量計，按WJ2281的規定。
7.3.2 測定管，按WJ2285的規定。
8 測定步驟
將吸附飽和后的測定管接入脫附率試驗裝置。通入壓縮空氣，同時調好流量、溫度，并啟動計時器。60min后取下測定管拭凈，放入干燥器內，冷卻至室溫稱量（準確至0.010g）。以后每脫附15 min稱量一次，直至恒量（兩次稱量質量差值不大于0.010g）為止。然后關閉壓縮空氣、管式爐、恒溫水浴、計時器。
9 結果計算
四氯化碳脫附率以質量分數ω計，數值以%表示，按式(1)計算：
ω=（m1-m0）/m
式中：
m1—脫附前測定管及試料質量和的數值，單位為克；
mo—脫附后測定管及試料質量和的數值，單位為克；
m—試料飽和吸附四氯化碳質量的數值，單位為克。
10 精密度
10.1 每個樣品做兩份試料的平行測定，結果以算術平均值表示，計算結果精確至整數位。
10.2 兩次測定結果的差值應不大于10%。
11 試驗報告
試驗報告應包括以下幾個方面的內容：
a) 試樣編號；
b) 使用的標準；
c) 使用的方法；
d) 試驗項目；
e) 試驗結果；
f) 試驗人員；
g) 試驗日期。
